Cuadro de protección donde alojaremos el interrupor magnetotérmico que protege toda la instalación y el temporizador horario, cómo se observa en la imagen, tenemos las salidas para la luminaria con prensa-estopa, para garantizar la fijación de la manguera.

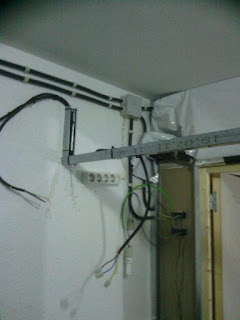

Instalación de base multiple para diferentes usos, además de otra que disponemos de reserva que no se aprecia en la imagen, caja de empalmes para derivar las conexiones, conexión de los termostatos, en la imagen apreciamos que hay dos lámparas a la salida de los termostatos, en la fase de programación era más facil probar los relés de los termostatos con dos puntos de luz. Una vez finalizada la programación y el buen uso conectamos el extractor, intractor, calefactor o ventilador.
El circuito de la vivienda es el del baño-comedor, substituí el interruptor magneto-térmico anterior por uno de mayor amperaje (25A). En las viviendas adaptadas al REBT el baño deberá diponer de un circuito individual para su uso
Imagen de los termostatos en funcionamiento, en breves, añadiré el manual de programación con el cuál podemos variar muchos parametros cómo pedir password al usuario, añadir digitos para ser más preciso en la temperatura incluso hasta 8 tipos de programación, ( productos variados, alimentos, cámaras de frio, cámaras de conservación, .. )
En este punto alimentamos nuestro jardín botánico 230V C.A y T.T, también se aprecia en la imagen la rejilla del intractor
