Estamos realizando la instalación de 3 placas en serie para consumo de acs en las oficinas del centro de ocupación de can serraparera. Sabemos que las placas tienen unas medidas de 0,6m2, es decir, con las 3 placas tenemos una superficie total de colectores de 1,8m2.
El diametro de los tubos para la conexión en serie de los colectores será de 22mm, seguidamente, toda la instalación restante será de 18mm.
A continuación muestro fotos del proceso de la instalación, poco a poco iré actualizando esta entrada ya que no está realizada la instalación.
Imágenes:
Podemos apreciar la salida de agua caliente, con su correspondiente llave de paso y purgador. Siguiendo aguas abajo vemos otra llave de paso que ha sido instalada para posibles trabajos de mantenimiento de las placas en un futuro.

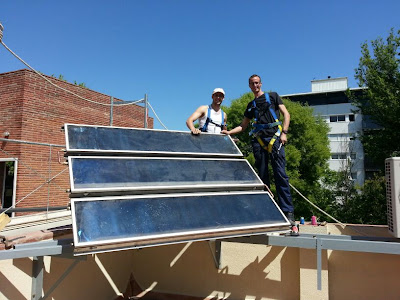

Realización de la instalación con mi compañero Jaime.
Seguimos realizando la instalación con los compañeros Jaime y Angel.
Muy buena esta foto.
Imágen de los tubos de 18m. ( el tubo de arriba es salida de agua caliente y el de abajo agua fria ).
Protección para los tubos en el exterior, diametro interior: 19mm y espesor 35mm. ( cumple con la reglamentación actual ). Un dato importante es marcar en los tubos con un corte o una marca dónde están las soldaduras que se hayan realizado porque a la hora de realizar la prueba de presión del circuito tengamos marcados con facilidad los puntos de soldadura.
Imágen de la protección de los tubos.
Proceso de la instalación.
Llave de paso de la entrada de agua fria de los colectores térmicos.
Salida de agua caliente de los colectores, vemos la válvula que desvia el agua al disipador de calor que a continuación os muestro.
Imágen del disipador de calor.
Purgadores con su respectiva llave de paso en los tubos de frío y de calor.
Vaciado y llenado del circuito.
Imágen de los tubos. ( entrada a la canal ).
Curva para la subida de los tubos.
Entrada y salida de la válvula, la parte de arriba es la que sale hacia el disipador, y la parte de abajo será de diámetro 6mm y se dirige hacia la parte baja de las placas ( abajo a la derecha, irá dónde normalmente instalariamos un tapón ). ahora muestro imágen del esquema.
Imágen del esquema, vemos que el tubo de 6mm de diámetro se instala en la parte baja de los colectores, exactamente abajo a la derecha.
La parte alta de la válvula vemos que se dirige hacia el disipador, ahora muestro una foto de la otra parte del esquema y una completa.
La salida del disipador la instalamos en la entrada de agua fría de los colectores. La llave que lleva el numero 12 es una válvula de vaciado / desague y es opcional.
Imágen de cómo se instalaría el disipador, pero el fabricante añade un esquema standar de una instalación solar térmica.
Relés, podemos accionarlos manualmente pulsando la tecla para verificar su funcionamiento o podemos instalarlos en modo automático y entrarán en funcionamiento según los parámetros de programación que hemos escogido.
